2021科目二场地尺寸及画法

2021科目二场地尺寸及画法要求如下：

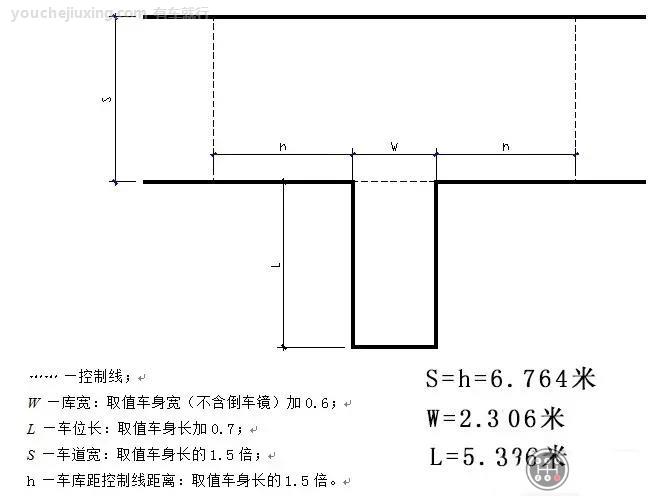

1、倒车入库

图形尺寸：(普桑宽度170.6厘米，长度447.3厘米，轴距254.8厘米)；

W--库宽：取值车宽(不含倒车镜，下同)加0.6m；W=170.6+60=230.6厘米；

L--车位长：取值车长加0.7m；L=447.3+70=517.3厘米；

S--车道宽：取值车长的1.5倍；S=447.3*1.5=670.95厘米；

h--车库距控制线距离：取值车长的1.5倍。h=447.3*1.5=670.95厘米；

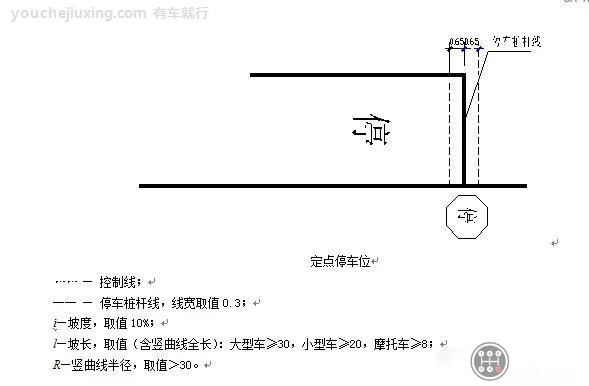

2、坡道定点停车和起步

停车桩杆线，线宽取值0.3m；

i--坡度，取值10%；

l--坡长，取值(含竖曲线全长)：大型车大于等于30m，小型车大于等于20m，摩托车大于等于8m；

R--竖曲线半径，取值大于30m；

S1、S2--停车控制线到停车桩杆线中心距离，取值0.65m。15+50=65cm；

3、侧方停车

19.6m(两边控制线长)；

L--车位长，大型客车为1.5倍车长减1m，小型车辆为1.5倍车长加1m，其他车辆为1.5倍车长；

L=447.3*1.5+100=770.95厘米；

W--车位宽，车宽加0.8m；W=170.6+80=250.6厘米；

w--车道宽，1.5倍车宽加0.8m。w=170.6*1.5+80=335.9厘米；

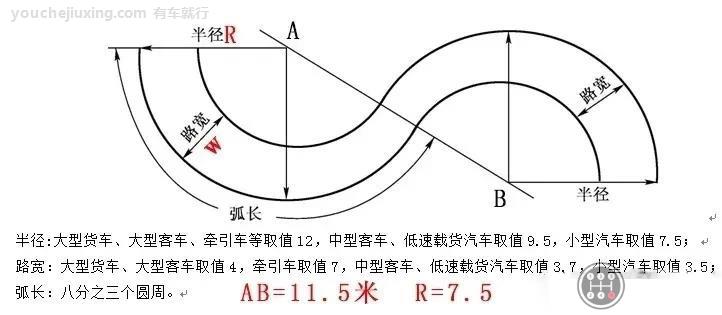

4、曲线行驶

曲线行驶项目图形设计；

半径：大型货车、大型客车、牵引车等取值12m，中型客车、低速载货汽车取值9.5m，小型汽车取值7.5m；

路宽：大型货车、大型客车取值4m，牵引车取值7m，中型客车、低速载货汽车取值3.7m，小型汽车取值3.5m；

弧长：八分之三个圆周(外弧长：17.66m，内弧长：9.42m)；

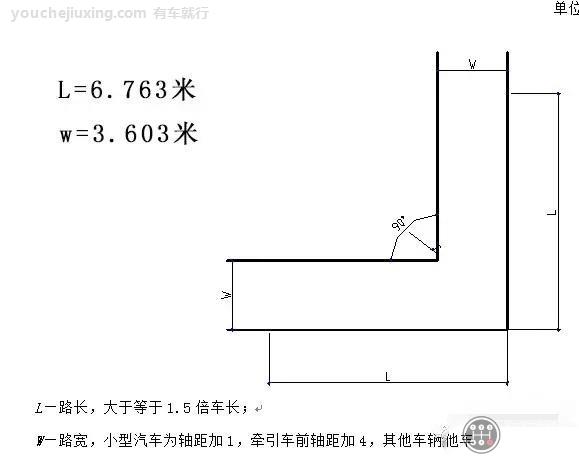

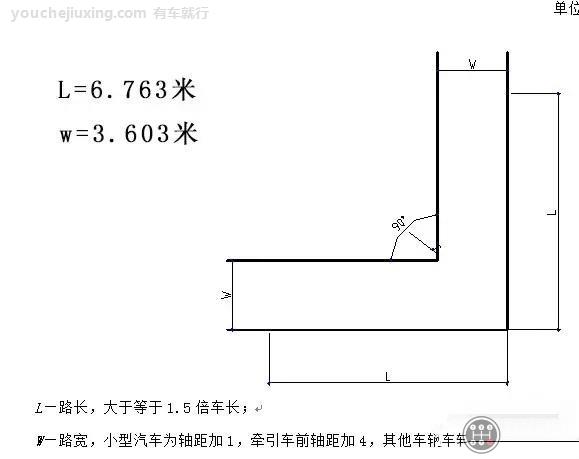

5、直角转弯

直角转弯项目图形设计：

L--路长，大于等于1.5倍车长；L=447.3厘米*1.5=670.95厘米内长445厘米，外长800厘米；

W--路宽，小型汽车为轴距加1m，牵引车前轴距加4m，其他车辆为轴距加0.5m。W=254.8+100=354.8厘米；
