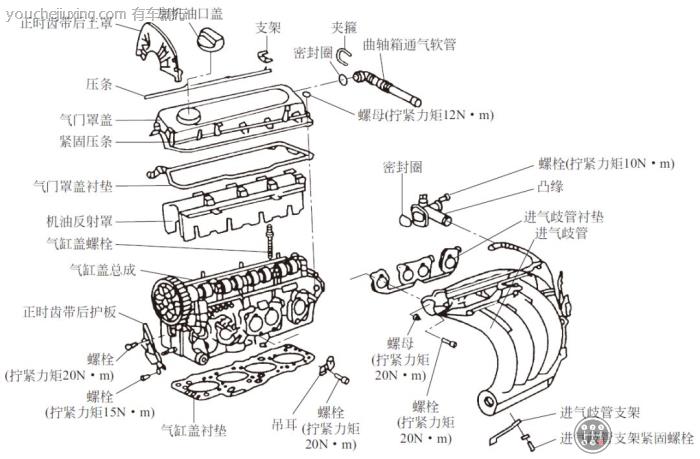

发动机大修,如更换活塞、连杆或检修气缸时,需要拆装汽缸盖。

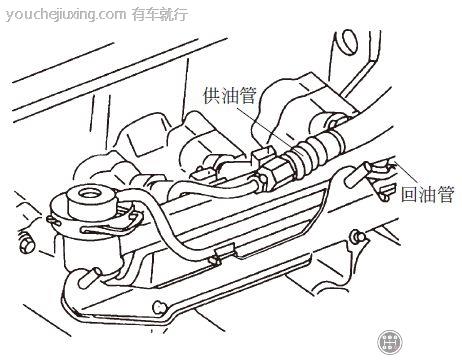

气缸盖的拆卸步骤如下: 01 关闭点火开关,拔下蓄电池搭铁线。 02 抽取冷却液。 03 拆下发动机罩盖。 04 断开空气流量计的插头。 05 断开活性炭罐电磁阀(ACF阀)的插头。 06 拔下空气滤清器罩壳上的活性炭罐电磁阀。 07 拆下空气滤清器和节气门控制器之间的空气管路,拆下空气滤清器罩壳。 08 拔下散热器底部和发动机上的冷却液软管。 09 拆下冷却液储液罐,拆下至散热器的冷却液软管。 10 如下图所示,拔下燃油分配管上的供油管和回油管。注意,燃油系统是有压力的,在打开管路之前应在开口处放上抹布,然后缓慢地打开接头以排出。

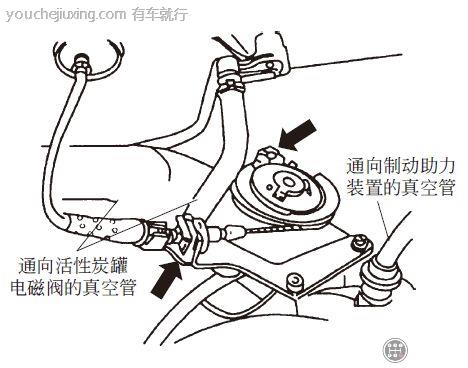

11 拆下节气门拉锁(下图中箭头)。

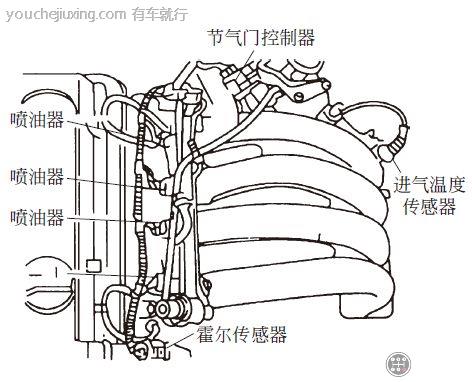

12 拔下通向活性炭罐电磁阀的真空管(上图)。 13 拔下通向制动助力装置的真空管(上图)。 14 拔下喷油器、节气门控制器、霍尔传感器、进气温度传感器接头。▼

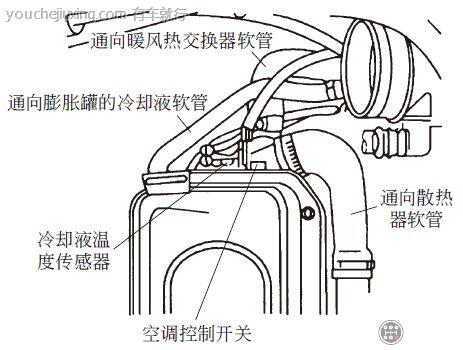

15 拔下通向暖风热交换器的冷却液软管。▼

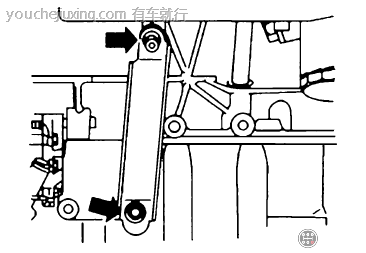

16 拔下冷却液温度传感器上的插头,拔下机油温度传感器的插头。 17 旋下进气歧管支架的下紧固螺栓,从排气歧管上拆下前排气管的螺栓。▼

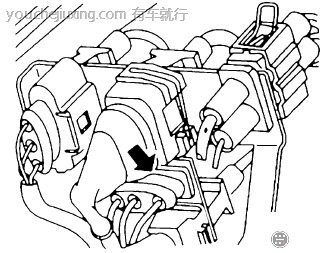

18 拔下氧传感器上的插头。▼

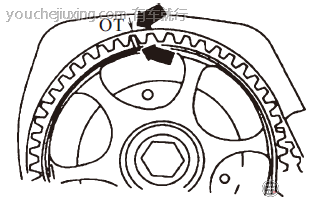

19 拆下正时齿带上护罩,将凸轮轴正时带轮的标记对准正时齿带护罩上的标记。▼

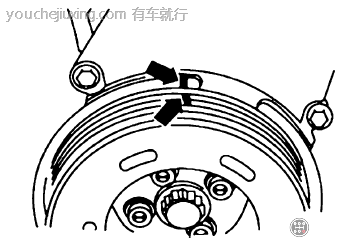

20 将曲轴转动到第一缸的上止点位置。▼

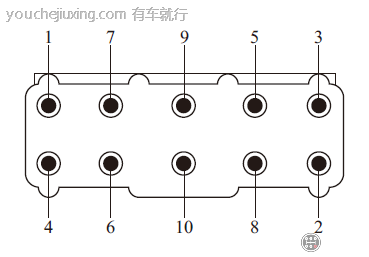

21 松开半自动张紧轮,并从凸轮轴正时带轮上拆下正时齿带。 22 旋下正时齿带后护罩的螺栓。 23 拔出火花塞插头,并放置在一边。 24 拆下气门罩盖。如下图所示从1~10的顺序松开气缸盖螺栓。
气缸盖的安装步骤如下: 气缸盖的安装原则上按照先拆后装的顺序进行,并在装配过程中注意以下问题: 01 在安装气缸盖之前,要将曲轴转动到第一缸的上止点位置。 02 安装气缸盖衬垫时,有标号(配件号)的一面必须可见。 03 更换气缸盖紧固螺栓,不能重复使用已经按照拧紧力矩拧紧过的螺栓。 04 按照下图所示的顺序以40N·m 的力矩拧紧气缸盖螺栓,然后再用扳手拧紧180°。
05 安装正时齿带(调整配气相位),安装气门罩盖。 06 调整节气门拉锁,加注新的冷却液。 07 执行节气门控制单元匹配。 08 查询故障码。拔下电控单元电子元件插头会导致故障存储,查询故障码,必要时删除故障码。 09 注意主要部件螺栓的拧紧力矩。前排气管与排气歧管紧固螺栓拧紧力矩为20N·m,进气歧管支架与发动机之间的紧固螺栓拧紧力矩为20N·m,进气歧管支架与进气歧管紧固螺栓拧紧力矩为30N·m。 |
